Pohony


(18-36 VDC / 0.4-2.2 A)
(20-50 VDC / 1.0-4.2 A)
(20-50 VDC / 2.1-5.6 A)
(20-80 VDC / 2.1-5.6 A)
(24-80 VDC / 2.4-7.2 A)

2f drivery krokových motorů

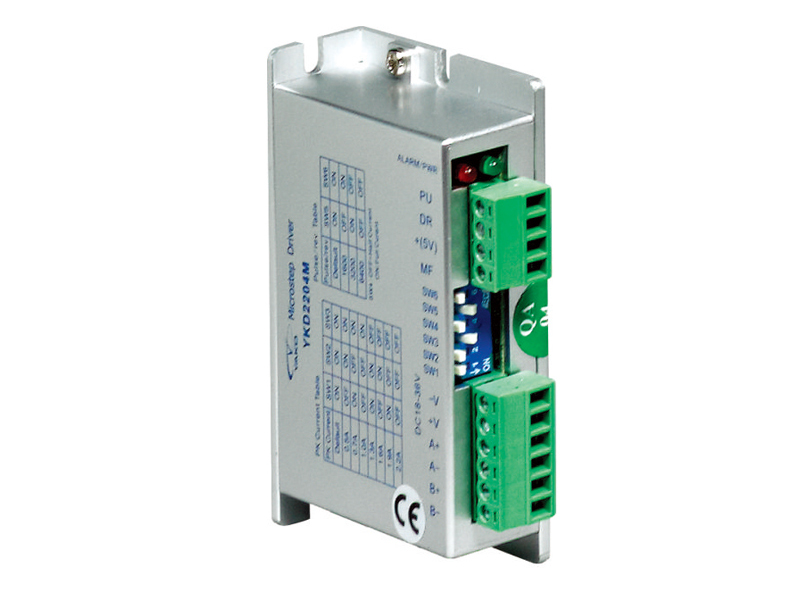

YKD2204M

Driver 2f krokových motorů

18-36 VDC, 0.4-2.2 A (peak), NEMA17

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 4 hodnoty nastavení mikrokroku, 1/1, 1/8, 1/16 a 1/32 kroku.
  • 7 hodnot nastavení proudu fáze. Od 0.4 A do 2.2 A (peak).
  • Napájecí napětí 18-36 VDC.
  • Max. vstuní frekvence 100 kHz.

  • Rozměr 85 x 55 x 21 mm.
  • Pro motory s přírubou 42 mm (NEMA17).
 YKD2204M
DATASHEET

YKD2305M

Driver 2f krokových motorů

20-50 VDC, 1-4.2 A (peak), NEMA17-24

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 40.000 kr/ot (1/200).
  • 8 hodnot nastavení proudu fáze. Od 1 A do 4.2 A (peak).
  • Napájecí napětí 20-50 VDC.
  • Max. vstuní frekvence 200 kHz.

  • Rozměr 118 x 76 x 33 mm.
  • Pro motory s přírubou 42-60 mm (NEMA17-NEMA24).
YKD2305M
DATASHEET

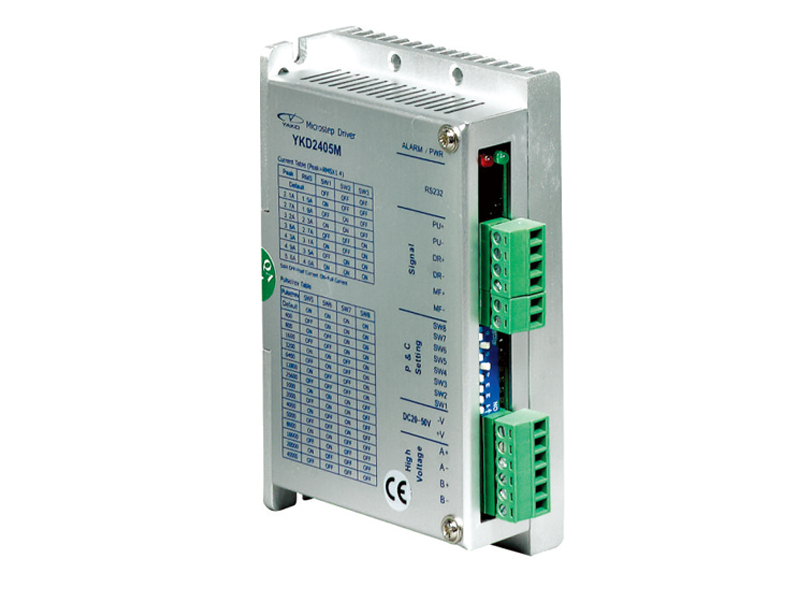

YKD2405M

Driver 2f krokových motorů

20-50 VDC, 2.1-5.6 A (peak), NEMA17-34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 40.000 kr/ot (1/200).
  • 8 hodnot nastavení proudu fáze. Od 2.1 A do 5.6 A (peak).
  • Napájecí napětí 20-50 VDC.
  • Max. vstuní frekvence 200 kHz.

  • Rozměr 118 x 76 x 33 mm.
  • Pro motory s přírubou 42-86 mm (NEMA17-NEMA34).
YKD2405M
DATASHEET

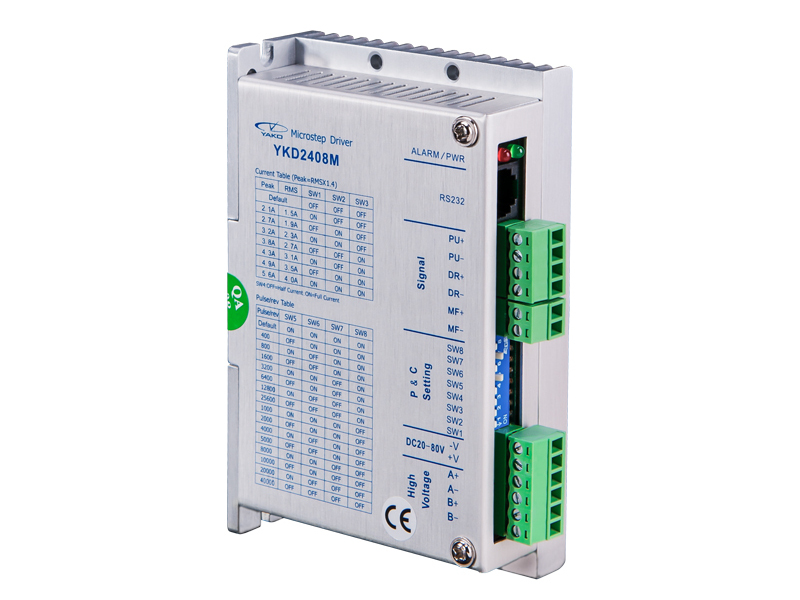

YKD2408M

Driver 2f krokových motorů

20-80 VDC, 2.1-5.6 A (peak), NEMA17-34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 40.000 kr/ot (1/200).
  • 8 hodnot nastavení proudu fáze. Od 2.1 A do 5.6 A (peak).
  • Napájecí napětí 20-50 VDC.
  • Max. vstuní frekvence 200 kHz.

  • Rozměr 118 x 76 x 33 mm.
  • Pro motory s přírubou 42-86 mm (NEMA17-NEMA34).
YKD2408M
DATASHEET

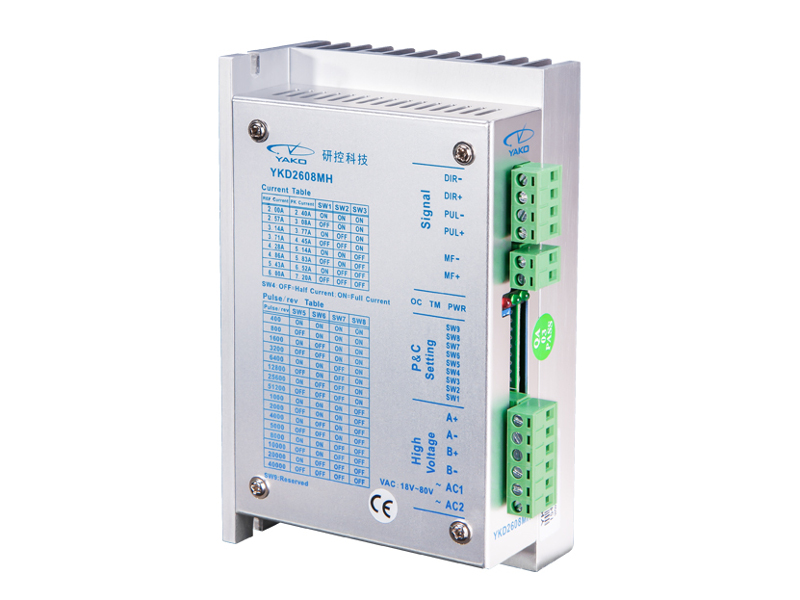

YKD2608MG

Driver 2f krokových motorů

24-80 VDC, 2.4-7.2 A (peak), NEMA23-34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 51.200 kr/ot (1/256).
  • 8 hodnot nastavení proudu fáze. Od 2.1 A do 5.6 A (peak).
  • Napájecí napětí 24-80 VDC.
  • Max. vstuní frekvence 350 kHz.

  • Rozměr 151 x 94 x 54 mm.
  • Pro motory s přírubou 57-86 mm (NEMA23-NEMA34).
YKD2608MG
DATASHEET
