Pohony


(2 Nm / 24-50 VDC / NEMA23)
(4 Nm / 30-110 VDC / NEMA34)
(8 Nm / 30-110 VDC / NEMA34)
(12 Nm / 30-110 VDC / NEMA34)
(SW pro nastavení parametrů z PC)

2f closed loop krokové pohony

Pohony se zpětnou vazbou

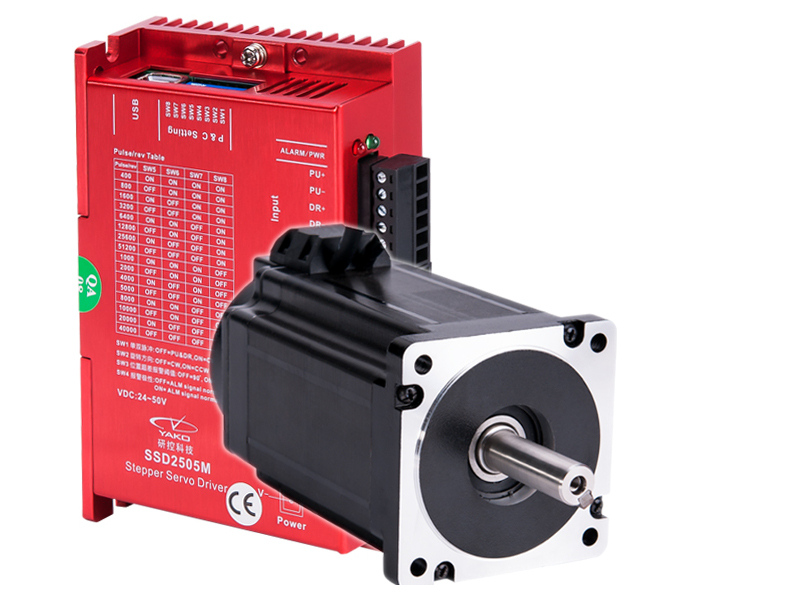

SSD2505EC76

Krokový pohon se zpětnou vazbou

2 Nm, 24-50 VDC, NEMA23

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po nastavitelné době.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • Enkodér s rozlišením 2.500 ppr (10.000 poloh/ot).
  • Max. otáčky 3.000 ot/min.
  • Nastavení parametrů z PC.
  • Inteligentní řízení proudu podle zátěže snižuje vibrace a tepelné ztráty.
  • Výstupní signál při nedosažení polohy při přetížení.
  • Výstupní signál o dosažení polohy.
  • 16 hodnot nastavení mikrokroku, od 400 kr/ot do 40.000 kr/ot.
  • Max. vstuní frekvence 500 kHz.

  • Moment 2 Nm.
  • Napájecí napětí 24-50 VDC.
  • Rozměr driveru 118 x 76 x 33 mm.
  • Příruba motoru 57 mm (NEMA23).

  • Včetně kabelu k motoru a enkodéru (délka 3 m).
 Closed loop
DATASHEET

SSD2608EC80

Krokový pohon se zpětnou vazbou

4 Nm, 30-110 VDC, NEMA34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po nastavitelné době.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • Enkodér s rozlišením 2.500 ppr (10.000 poloh/ot).
  • Max. otáčky 3.000 ot/min.
  • Nastavení parametrů z PC.
  • Inteligentní řízení proudu podle zátěže snižuje vibrace a tepelné ztráty.
  • Výstupní signál při nedosažení polohy při přetížení.
  • Výstupní signál o dosažení polohy.
  • 16 hodnot nastavení mikrokroku, od 400 kr/ot do 40.000 kr/ot.
  • Max. vstuní frekvence 500 kHz.

  • Moment 4 Nm.
  • Napájecí napětí 30-110 VDC.
  • Rozměr driveru 118 x 76 x 33 mm.
  • Příruba motoru 86 mm (NEMA34).

  • Včetně kabelu k enkodéru (délka 3 m).
 Closed loop
DATASHEET

SSD2608EC118

Krokový pohon se zpětnou vazbou

8 Nm, 30-110 VDC, NEMA34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po nastavitelné době.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • Enkodér s rozlišením 2.500 ppr (10.000 poloh/ot).
  • Max. otáčky 3.000 ot/min.
  • Nastavení parametrů z PC.
  • Inteligentní řízení proudu podle zátěže snižuje vibrace a tepelné ztráty.
  • Výstupní signál při nedosažení polohy při přetížení.
  • Výstupní signál o dosažení polohy.
  • 16 hodnot nastavení mikrokroku, od 400 kr/ot do 40.000 kr/ot.
  • Max. vstuní frekvence 500 kHz.

  • Moment 8 Nm.
  • Napájecí napětí 30-110 VDC.
  • Rozměr driveru 118 x 76 x 33 mm.
  • Příruba motoru 86 mm (NEMA34).

  • Včetně kabelu k enkodéru (délka 3 m).
 Closed loop
DATASHEET

SSD2608EC156

Krokový pohon se zpětnou vazbou

12 Nm, 30-110 VDC, NEMA34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po nastavitelné době.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • Enkodér s rozlišením 2.500 ppr (10.000 poloh/ot).
  • Max. otáčky 3.000 ot/min.
  • Nastavení parametrů z PC.
  • Inteligentní řízení proudu podle zátěže snižuje vibrace a tepelné ztráty.
  • Výstupní signál při nedosažení polohy při přetížení.
  • Výstupní signál o dosažení polohy.
  • 16 hodnot nastavení mikrokroku, od 400 kr/ot do 40.000 kr/ot.
  • Max. vstuní frekvence 500 kHz.

  • Moment 12 Nm.
  • Napájecí napětí 30-110 VDC.
  • Rozměr driveru 118 x 76 x 33 mm.
  • Příruba motoru 86 mm (NEMA34).

  • Včetně kabelu k enkodéru (délka 3 m).
 Closed loop
DATASHEET

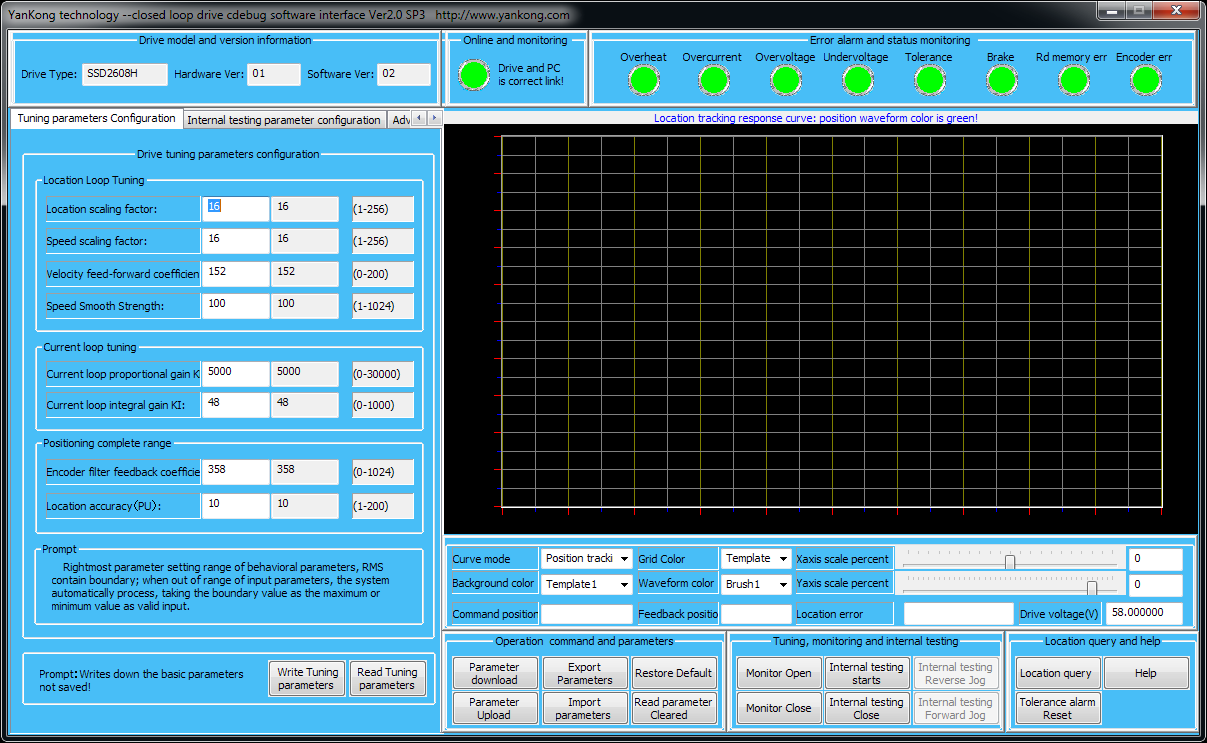

YAKO stepper/servo debug sw v2.0 SP3

SW pro nastavení parametrů z PC

  • Umožnuje nastavení více parametrů než pomocí DIP přepínačů.
 Closed loop
STÁHNOUT
